Sintesi delle specifiche
-
Precisione
0,075% del singolo sensore,
"PLATINO" 0,05% del singolo sensore -
Temperatura di processo
–40 … +80 °C
(–40 … +176 °F) -
Campo di misura della pressione
100 mbar … 40 bar
(1.5 … 600 psi) -
Pressione di processo / limite massimo di sovrapressione
60 bar (900 psi)
-
Materiale della membrana di processo
Ceramica
316L, AlloyC -
Cella di misura
100 mbar...40 bar
(1.5 psi...600 psi)
Campo applicativo

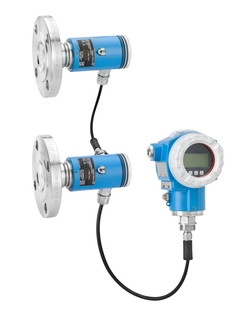

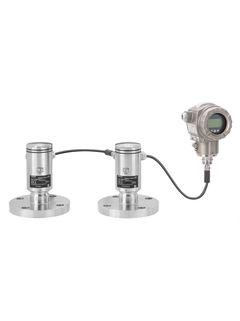

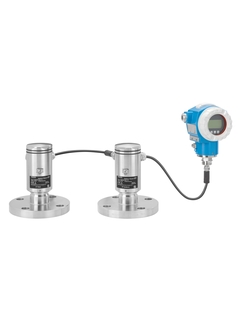

Il trasmettitore per la misura di pressione a differenziale elettronico Deltabar FMD71 è usato per misurare pressione, livello, volume o massa di liquidi in serbatoi pressurizzati o colonne di distillazione/evaporatori. Il sensore di alta pressione (HP) misura la pressione idrostatica. Il sensore di bassa pressione (LP) misura l'altezza piezometrica. Il livello è calcolato dal trasmettitore utilizzando questi due valori digitali. Questo sistema di pressione a differenziale elettronico elimina gli inconvenienti delle misure di pressione differenziale convenzionali.
Per misura di pressione differenziale, livello, volume o massa di liquidi in serbatoi pressurizzati e colonne di distillazione/evaporatori.
Connessioni al processo: filettature, flange e connessioni igieniche
Temperatura di processo: -40...+150 °C (-40...+302 °F)
Campo di misura: 100 mbar...+40 bar (6...600 psi)
Accuratezza: singolo sensore fino a ±0,05%, sistema fino a ±0,07%
Certificati di protezione dal rischio di esplosione e approvazioni igieniche internazionali
Vantaggi
Elimina gli inconvenienti meccanici tradizionali, incrementando la disponibilità e l'affidabilità del processo
Sensore in ceramica a elevata purezza e resistente al sovraccarico (99,9% Al2O3)
Ridotti rischi per la sicurezza grazie all'architettura e alla costruzione del nuovo sistema di pressione a differenziale elettronico
Costi totali di esercizio al minimo grazie a tempi di installazione, manutenzione, fermi di impianto e requisiti di parti di ricambio ridotti
Misura di livello multivariabile: pressione differenziale, altezza piezometrica e temperature del sensore su base HART e con un unico sistema
Indicazione continua del corretto funzionamento di tutto il sistema tramite diagnostica HART
Elevata riproducibilità ed elevata stabilità
