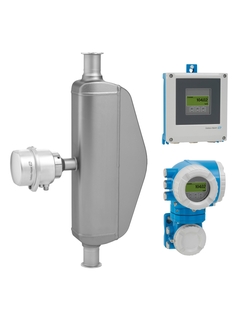

Promass S è innovativo per il suo design igienico, è dedicato ad applicazioni nel settore alimentare e delle bevande che richiedono pulizia ottimale. Il sistema monotubo auto-drenante assicura un trattamento accurato dei fluidi. Con il suo trasmettitore remoto innovativo Promass S 500 massimizza la flessibilità di installazione e la sicurezza operativa in ambienti esigenti. Heartbeat Technology consente la sicurezza di processo in ogni momento.
Il principio di misura opera indipendentemente dalle proprietà fisiche del fluido, come la viscosità o densità
Dedicato ad applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Proprietà del dispositivo
Ampia gamma di connessioni al processo per applicazioni igieniche
Conformità 3-A ed EHEDG
Disponibilità immediata dopo i cicli di pulizia CIP/SIP
Versione separata con un massimo di 4 ingressi/uscite, custodia per sensore igienico con IP69
Display retroilluminato con Touch Control e accesso WLAN
Cavo standard tra il sensore e il trasmettitore
Vantaggi
Maggiore sicurezza di processo – il design del tubo, completamente autodrenante, consente una facile pulizia
Riduzione dei punti di misura nel processo: misura multivariabile (portata, densità, temperatura)
Installazione salvaspazio: non necessita di tratti rettilinei in ingresso e in uscita
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O ed Ethernet liberamente combinabili
Complessità e varietà ridotte – configurazione libera della funzionalità ingresso/uscita
Funzione di verifica integrata – Heartbeat Technology
Video
Strumentazione intelligente con Heartbeat Technology
Volete aumentare la disponibilità del vostro impianto e ridurre i costi? Il nostro portfolio di strumentazione intelligente con Heartbeat Technology offre una visione approfondita del dispositivo per una maggiore efficienza dei costi e sicurezza operativa.
Portfolio Ethernet-APL
Ethernet è pronto per l'industria di processo: Ethernet-APL garantisce un'elevata lunghezza dei cavi, una facile installazione e la protezione dalle esplosioni. Ciò rende possibile la comunicazione ad alta velocità sul campo.
Waldbrand Destillerie usa Teqwave per misurare costantemente la concentrazione di alcool. Il dispositivo può compensare le interferenze incrociate ed essere adattato alle proprietà specifiche di una bevanda
Grazie alla misura della viscosità in linea, un produttore di ketchup è adesso in grado controllare la qualità durante la produzione, evitare i tempi di attesa dei risultati di laboratorio, eliminare le perdite di prodotto e ridurre i costi non pianificati
Dispositivo facile da pulire con sistema a tubo singolo autodrenante, in versione separata con un massimo di 4 ingressi/uscite. Specifico per applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Caratteristiche del sensore
Maggiore sicurezza di processo – il design del tubo, completamente autodrenante, consente una facile pulizia. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna tratto rettilineo in ingresso/uscita. Ampia gamma di connessioni al processo per applicazioni igieniche. Conformità 3-A ed EHEDG. Disponibilità immediata dopo i cicli di pulizia CIP/SIP.
Caratteristiche del trasmettitore
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e fieldbus liberamente combinabili.. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Funzione di verifica integrata – Heartbeat Technology. Versione remota con fino a 4 I/O; custodia di collegamento del sensore igienico con IP69. Display retroilluminato con Touch Control e accesso WLAN. Cavo standard tra il sensore e il trasmettitore.
Standard: –40...+60 °C (–40...+140 °F) Opzione: –50...+60 °C (–58...+140 °F)
Materiale del corpo del sensore
1.4301 (304), resistente alla corrosione Custodia del sensore (standard): AlSi10Mg, rivestita Custodia del sensore (opzione): 1.4301 (304); 1.4404 (316L)
Materiale della custodia del trasmettitore
AlSi10Mg, rivestito; Policarbonato
Protezione elettronica
Sensore versione separata (standard): IP66/67, custodia Type 4X Sensore versione separata (opzione): IP69. Trasmettitore versione separata: IP66/67, custodia Type 4X
Display / Operazione
Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno) Possibilità di configurazione tramite display locale e tool operativi
Uscite
4 uscite: 4-20 mA HART (attiva/passiva) 4-20 mA WirelessHART 4-20 mA (attiva/passiva) Uscita impulsi/frequenza/stato (attiva/passiva) Doppia uscita impulsiva (attiva/passiva) Uscita a relè
Ingressi
Ingresso di stato Ingresso 4-20 mA
Comunicazione
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA
Alimentazione
c.c. 24 V c.a. 100...230 V c.a. 100...230 V / c.c. 24 V (area sicura)
Approvazioni Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
Sicurezza del prodotto
CE, C-TICK, EAC
Sicurezza funzionale
Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511
Certificati e approvazioni metrologiche
Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025) Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestato TÜV SÜD).
Certificati e approvazioni per pressione
PED, CRN
Certificati dei materiali
Certificato materiali 3.1
Certificati e approvazioni igieniche
3-A, EHEDG, cGMP
Principio di misura
Coriolis
Nome del prodotto
Dispositivo facile da pulire con sistema a tubo singolo autodrenante, in versione separata con un massimo di 4 ingressi/uscite. Specifico per applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Caratteristiche del sensore
Maggiore sicurezza di processo – il design del tubo, completamente autodrenante, consente una facile pulizia. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna tratto rettilineo in ingresso/uscita. Ampia gamma di connessioni al processo per applicazioni igieniche. Conformità 3-A ed EHEDG. Disponibilità immediata dopo i cicli di pulizia CIP/SIP.
Caratteristiche del trasmettitore
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e fieldbus liberamente combinabili.. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Funzione di verifica integrata – Heartbeat Technology. Versione remota con fino a 4 I/O; custodia di collegamento del sensore igienico con IP69. Display retroilluminato con Touch Control e accesso WLAN. Cavo standard tra il sensore e il trasmettitore.
Certificati e approvazioni igieniche
cGMP
Principio di misura
Coriolis
Denominazione del prodotto
Dispositivo facile da pulire con sistema a tubo singolo autodrenante, in versione separata con un massimo di 4 ingressi/uscite. Specifico per applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Principio di misura
Coriolis
Nome del prodotto
Dispositivo facile da pulire con sistema a tubo singolo autodrenante, in versione separata con un massimo di 4 ingressi/uscite. Specifico per applicazioni che richiedono facilità di pulizia in condizioni igieniche.
Caratteristiche del sensore
Maggiore sicurezza di processo – il design del tubo, completamente autodrenante, consente una facile pulizia. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna tratto rettilineo in ingresso/uscita. Ampia gamma di connessioni al processo per applicazioni igieniche. Conformità 3-A ed EHEDG. Disponibilità immediata dopo i cicli di pulizia CIP/SIP.
Caratteristiche del trasmettitore
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e fieldbus liberamente combinabili.. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Funzione di verifica integrata – Heartbeat Technology. Versione remota con fino a 4 I/O; custodia di collegamento del sensore igienico con IP69. Display retroilluminato con Touch Control e accesso WLAN. Cavo standard tra il sensore e il trasmettitore.
Diametro
DN 8 a 50 (³⁄₈ a 2")
Materiali delle parti bagnate
Tubo di misura: 1.4435 (316L) Connessione: 1.4435 (316L); 1.4404 (316/316L)
Variabili misurate
Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.
Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F) Opzione: da -50 a +60 °C (da -58 a +140 °F)
Materiale del corpo del sensore
1.4301 (304), resistente alla corrosione Custodia di collegamento del sensore (standard): AlSi10Mg, rivestito Custodia di connessione del sensore (opzione): 1.4301 (304); 1.4404 (316L)
Materiale della custodia del trasmettitore
AlSi10Mg, rivestito; Policarbonato
Protezione elettronica
Versione remota del sensore (standard): IP66/67, tipo 4X custodia Versione remota del sensore (opzionale): IP69. Versione remota del trasmettitore: IP66/67, custodia tipo 4X
Display / Operazione
Display retroilluminato a 4 righe con comando a sfioramento (comando dall'esterno) Possibilità di configurazione tramite display locale e strumenti di comando.
Uscite
14 uscite: 4-20 mA HART (attivo/passivo) 4-20 mA WirelessHART 4-20 mA (attivo/passivo) Uscita impulsi/frequenza/commutazione (attivo/passivo) Uscita a doppio impulso (attivo/passivo) Uscita a relè
Ingressi
Ingresso di stato Ingresso 4-20 mA
Comunicazione
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA
Alimentazione
24 V DC 24 V AC da 100 a 230 V AC da 100 a 230 V / DC 24 V (area non pericolosa)
Approvazioni Ex
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
Sicurezza del prodotto
Marchio CE, C-tick, marcatura EAC
Sicurezza funzionale
Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511
Certificati e approvazioni metrologiche
Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025) Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestazione TÜV SÜD)
Dispositivo di protezione contro le sovratensioni per l'installazione in campo, fornisce alimentazione e segnali di comunicazione opzionale con omologazione SIL ed Ex
Indicatore di processo a 4 fili con unità di controllo come dispositivo su guida DIN con fino a due ingressi sensore universali e approvazione SIL opzionale
Interfaccia di comunicazione WirelessHART Velocità di trasmissione: Nominale 250 kBits/s, Frequenza operativa: 2,4 GHz (banda ISM), Campo di trasmissione in condizioni di riferimento, All'aperto 250 m, all'interno 50 m
Dispositivo di protezione contro le sovratensioni per l'installazione in campo, fornisce alimentazione e segnali di comunicazione opzionale con omologazione SIL ed Ex
Indicatore di processo a 4 fili con unità di controllo come dispositivo su guida DIN con fino a due ingressi sensore universali e approvazione SIL opzionale
Interfaccia di comunicazione WirelessHART Velocità di trasmissione: Nominale 250 kBits/s, Frequenza operativa: 2,4 GHz (banda ISM), Campo di trasmissione in condizioni di riferimento, All'aperto 250 m, all'interno 50 m
Dispositivo di protezione contro le sovratensioni per l'installazione in campo, fornisce alimentazione e segnali di comunicazione opzionale con omologazione SIL ed Ex
