Tecnologia innovativa per la misura della temperatura - iTHERM StrongSens
Misura innovativa della temperatura - sensore di temperatura robusto per misure ad alta precisione e controllo accurato del processo. Resistente alle vibrazioni fino a 60g.
Sintesi delle specifiche
-
Max pressione di processo a 20°C
500 bar (7252 psi)
A seconda della configurazione -
Lunghezza standard (mm)
1500 mm
Campo applicativo
Il pozzetto TT151 è progettato secondo le norme DIN 43772, ASME B40.9, NAMUR NE 170 o con una specifica configurazione. Il robusto tubo di protezione garantisce misure sicure e accurate nelle linee di processo o all'interno dei recipienti, difendendo i sensori di temperatura da condizioni ambientali pesanti. Viene forato e lavorato da barra piena con diametri di piede da 9 a 50 mm. Le punte possono essere di forma diritta, rastremata o a gradini. Le connessioni al processo includono flange standard, filettature o versioni a saldare.
Protegge il sensore di temperatura da stress fisico e chimico
Elevata robustezza per condizioni di processo difficili
Campo di pressione: fino a 500 bar (7252 psi)
Per uso in tubazioni, recipienti o serbatoi
Semplicità di manutenzione e ritaratura del punto di misura (il sensore può essere sostituito senza interrompere il processo)
Vantaggi

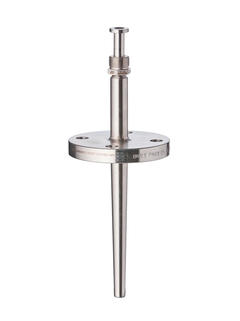

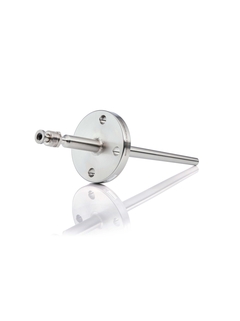

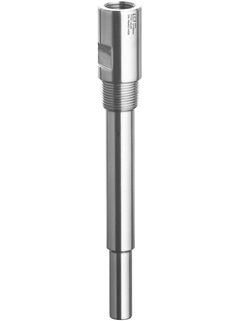

TT151 è un pozzetto termometrico industriale standard realizzato a partire da una barra piena circolare
Configurazione modulare secondo DIN 43772, ASME B40.9, NAMUR NE 170 o in una flessibile versione universale
L'estensione, la lunghezza di immersione e la lunghezza totale possono essere selezionate in base ai requisiti del processo
Ampia scelta di dimensioni, materiali e connessioni al processo
iTHERM TwistWell con design elicoidale - riduce le vibrazioni indotte da vortici nelle applicazioni ad alta velocità".
Selezione Lean
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
| Selezioni FLEX | Eccellenza tecnica | Semplicità |
|---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
