Sintesi delle specifiche
-
Precisione
0.5%
-
Temperatura di processo
-25…+85 °C
(-13…+185 °F) -
Campo di misura della pressione
400 mbar...+40 bar
(6 psi...+600 psi) -
Cella di misura
400 mbar … +40 bar
(6 … +600psi)
Campo applicativo

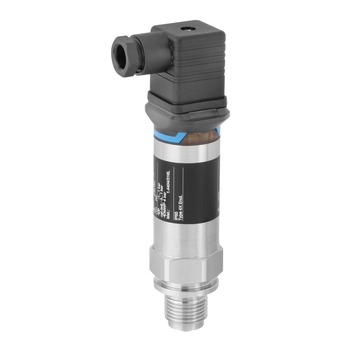

Cerabar PMP11 è il trasmettitore di pressione compatto più conveniente del suo segmento. Presenta un sensore piezoresistivo ed è in grado di misurare la pressione relativa da 400 mbar fino a 40 bar. PMP11 è progettato per resistere alle condizioni dell'industria di processo grazie all'utilizzo di materiali di elevata qualità come l'acciaio 316L. Può essere utilizzato in applicazioni standard nell'industria di processo.
Trasduttore di pressione con sensore di metallo interamente saldato per la misura della pressione relativa in gas e liquidi.
Connessione al processo: filettatura
Temperatura di processo: da -25 a +85°C (da -13 a +185°F)
Pressione di processo: da 400 mbar a +40 bar (da 6 a 600 psi)
Precisione: ±0,5% del campo
Vantaggi
Installazione e configurazione semplici e rapide in campo grazie alla struttura molto compatta e a campi di misura personalizzabili
La precisione di riferimento pari allo 0,5%, la stabilità e la ripetibilità a lungo termine garantiscono l'elevata qualità del monitoraggio di processo nei processi standard
L'uso dell'acciaio 316L e le rigide verifiche che coprono il 100% della produzione garantiscono un'elevata disponibilità degli impianti
