Da 0,5 m3/h a 263000 m3/h (da 2,5 g/min a 1665 Mgal/d)
Temperatura di processo
Materiale di rivestimento gomma dura: 0...+80 °C (+32...+176 °F) Materiale di rivestimento poliuretano: –20...+50 °C (–4...+122 °F)
Campo di pressione
PN 40, Classe 300, 20K
Materiali delle parti bagnate
Materiale rivestimento in gomma dura: da 0 a +80 °C (da +32 a +176 °F) Materiale rivestimento poliuretano: da -20 a +50 °C (da -4 a +122 °F) Materiale rivestimento PTFE: da -20 a +90 °C (da -4 a +194 °F) Elettrodi: 1.4435 (316L); Lega C22, 2.4602 (UNS N06022); Tantalio.
Il dispositivo premium per la misura delle acque e delle acque reflue Promag W 500 è stato progettato per un utilizzo affidabile in aree pericolose e in condizioni difficili. Il suo innovativo trasmettitore remoto massimizza la flessibilità di installazione e la sicurezza operativa in ambienti difficili. Heartbeat Technology consente l'affidabilità della misura e la verifica della conformità.
Principio di misura bidirezionale virtualmente indipendente da pressione, densità, temperatura e viscosità
Dedicato alla misura delle acque e dei reflui industriali o civili
Proprietà del dispositivo
Approvazioni internazionali per l'acqua potabile
Grado di protezione IP68 (custodia Type 6P)
Versione separata con un massimo di 4 ingressi/uscite
Display retroilluminato con Touch Control e accesso WLAN
Cavo standard tra il sensore e il trasmettitore
Approvato per transazioni commerciali secondo MI-001/OIML R49
Vantaggi
Misura affidabile con precisione costante con 0 x DN in ingresso e nessuna perdita di pressione
Ingegnerizzazione flessibile - sensore con connessioni al processo fisse o lap-joint
Misura affidabile - valori di misura precisi anche con tratto in ingresso 0 DN
Migliore disponibilità dell'impianto - sensore conforme ai requisiti specifici del settore
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O ed Ethernet liberamente combinabili
Riduzione delle complessità e della varietà - funzionalità con I/O liberamente configurabili
Funzione di verifica integrata – Tecnologia Heartbeat
Video
Strumentazione intelligente con Heartbeat Technology
Volete aumentare la disponibilità del vostro impianto e ridurre i costi? Il nostro portfolio di strumentazione intelligente con Heartbeat Technology offre una visione approfondita del dispositivo per una maggiore efficienza dei costi e sicurezza operativa.
Portfolio Ethernet-APL
Ethernet è pronto per l'industria di processo: Ethernet-APL garantisce un'elevata lunghezza dei cavi, una facile installazione e la protezione dalle esplosioni. Ciò rende possibile la comunicazione ad alta velocità sul campo.
Schluchseewerk AG voleva registrare e ottimizzare l'efficienza delle sue turbine nell'impianto di pompaggio di Wehr. Endress+Hauser offre la soluzione ottimale con il suo misuratore di portata a ultrasuoni clamp-on.
Con Netilion Network Insights, i gestori degli impianti idrici di Oberzent ora possono vedere tutti i dati rilevanti del loro sistema idrico su un dashboard basato su cloud, senza doversi recare personalmente negli impianti.
Il gestore di un depuratore tedesco si trovava spesso ad affrontare dei fermi impianto imprevisti dovuti all'intasamento dei pozzi. Con l'indice di monitoraggio dei depositi della Heartbeat Technology, ora il cliente monitora i depositi di ferro nel processo.
Hug Oberflächentechnik AG si affida al Teqwave T portatile di Endress+Hauser per la misura della concentrazione delle soluzioni di passivazione e sgrassaggio
Specialista per applicazioni esigenti nel settore idrico e delle acque reflue come versione remota con fino a 4 I/O. Misura affidabile con precisione costante con 0 x DN in ingresso e nessuna perdita di pressione. Dedicato alla misura delle acque industriali o comunali e delle acque reflue.

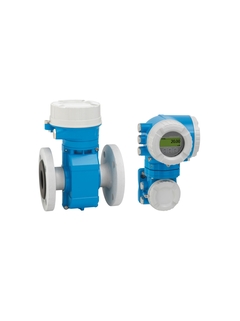

Caratteristiche del sensore
Approvato per transazioni commerciali a MI-001/OIML R50. Idoneità all'applicazione - EN ISO 12944 protezione anticorrosione per installazioni interrate o subacquee. Migliore disponibilità dell'impianto - sensore conforme ai requisiti specifici del settore. Approvazioni internazionali per acqua potabile. Grado di protezione IP68 (custodia Type 6P).

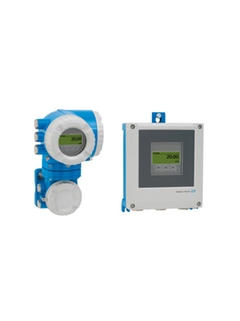

Caratteristiche del trasmettitore
Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O liberamente combinabili. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Verifica integrata - Heartbeat Technology. Versione remota con fino a 4 I/O. Display retroilluminato con Touch Control e accesso WLAN. Cavo standard tra il sensore e il trasmettitore.
Diametro
DN 25 a 3000 (1 a 120")
Materiali delle parti bagnate
Materiale rivestimento in gomma dura: da 0 a +80 °C (da +32 a +176 °F) Materiale rivestimento poliuretano: da -20 a +50 °C (da -4 a +122 °F) Materiale rivestimento PTFE: da -20 a +90 °C (da -4 a +194 °F) Elettrodi: 1.4435 (316L); Lega C22, 2.4602 (UNS N06022); Tantalio.
Da 0,5 m3/h a 263000 m3/h (da 2,5 g/min a 1665 Mgal/d)
Campo di pressione
PN 40, Classe 300, 20K
Temperatura di processo
Materiale di rivestimento gomma dura: 0...+80 °C (+32...+176 °F) Materiale di rivestimento poliuretano: –20...+50 °C (–4...+122 °F)
Temperatura ambiente
Materiale della flangia acciaio al carbonio: –10...+60 °C (+14...+140 °F) Materiale della flangia acciaio inox: –40...+60 °C (–40...+140 °F)
Materiale del corpo del sensore
Da DN 25 a 300 (da 1 a 12"): AlSi10Mg, rivestito Da DN 25 a 2400 (da 1 a 90"): Acciaio al carbonio con vernice protettiva Alloggiamento del sensore (standard): AlSi10Mg, rivestito Alloggiamento del sensore (opzionale): Policarbonato 1.4409 (CF3M) simile a 316L
Materiale della custodia del trasmettitore
AlSi10Mg, rivestito; 1.4409 (CF3M) simile a 316L; Policarbonato
Protezione elettronica
Versione compatta: IP66/67, custodia Type 4X Sensore versione separata (standard): IP66/67, custodia Type 4X Sensore versione separata (opzione): IP68, custodia Type 6P con vernice protettiva conforme a EN ISO 12944 C5-M/Im1/Im2/Im3
Display / Operazione
Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno) Possibilità di configurazione tramite display locale e tool operativi
Uscite
4 uscite: 4-20 mA HART (attiva/passiva) 4-20 mA (attiva/passiva) Uscita impulsi/frequenza/stato (attiva/passiva) Doppia uscita impulsiva (attiva/passiva) Uscita a relè
Ingressi
Ingresso di stato Ingresso 4-20 mA
Comunicazione
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA
Alimentazione
c.c. 24 V c.a. 100...230 V c.a. 100...230 V / c.c. 24 V (area sicura)
Approvazioni Ex
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Sicurezza del prodotto
CE, C-TICK, EAC
Sicurezza funzionale
Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511
Certificati e approvazioni metrologiche
Taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025), NAMUR Heartbeat Technology è conforme ai requisiti per la tracciabilità delle misure secondo ISO 9001:2015 - Sezione 7.1.5.2 a (attestato TÜV SÜD).
