Sintesi delle specifiche
-
Temperatura di processo
-50 … 280 °C
(-60 … 540 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 25 bar
(Vuoto … 362 psi) -
Densità minima del prodotto
Rebbi standard: 10 g/l
Rebbi corti: 50 g/l
Campo applicativo

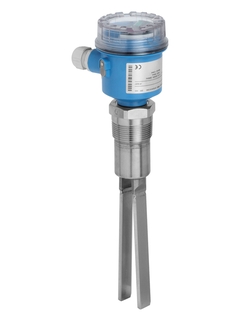

Soliphant M è un interruttore di livello robusto per impieghi in sili con solidi a granulometria fine o polverosi, anche con bassa densità dei solidi. Adatto per un'ampia gamma di applicazioni, con certificati internazionali per uso in area con gas o polveri infiammabili. Disponibile con forcella lucidata e custodia in acciaio inox con Tri-Clamp o con custodia in alluminio e forcella rivestita. Dispositivo che non richiede manutenzione, per applicazioni tipiche con: cereali, farina, cacao, zucchero, mangimi, pigmenti, gesso
Interruttore di livello per solidi a granulometria fine e polveri.
Attacchi al processo: Attacchi filettati, flangiati e connessioni igieniche (Tri-Clamp)
Temperatura: da -50 a +280°C (da -60 a +540°F)
Pressione: da -1 a +25bar (da -14.5 a +360psi)
Lunghezza del sensore: 145mm, 200mm
Materiale del sensore: 316L (3,2µm, 0,8µm, rivestito in PTFE, rivestito in ETFE)
Certificati internazionali per la protezione contro le esplosioni
Vantaggi
SIL2 secondo IEC 61508
Assenza di parti meccaniche in movimento: nessuna usura, lunga vita operativa
Insensibile a vibrazioni esterne e depositi: funzionamento che non richiede manutenzione, indipendente dai solidi sfusi
Vari inserti elettronici: ad es. NAMUR, relè, tristore e uscite del segnale PFM per un perfetto allineamento con il sistema di controllo dell'impianto
Indicazione di depositi e abrasione, impostazione di densità e ritardo di commutazione selezionabile
Disponibilità di sensori rivestiti e lucidati
Leader di mercato nel settore del controllo di livello per prodotti solidi, con applicazioni dal 1967
