Sintesi delle specifiche
-
Temperatura di processo
-40 … 150 °C
(-40 … 300 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 25 bar
(Vuoto … 362 psi) -
Densità minima del prodotto
200 g/l
Campo applicativo

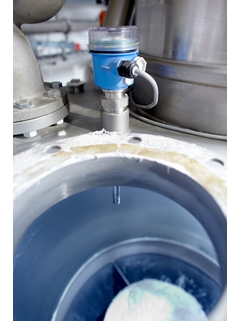

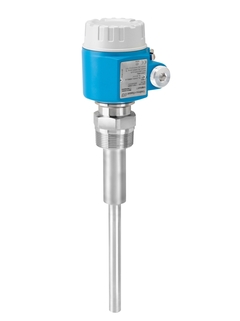

Soliphant FTM20 è un interruttore di livello per applicazioni con solidi sfusi, a granulometria fine o grossolana. Le varie costruzioni disponibili consentono al dispositivo di assolvere un'ampia gamma di applicazioni. Disponibili certificati per impieghi con polveri a rischio di esplosione e incendio.
Controllo di livello con design compatto e in acciaio inox.
Attacchi al processo: Filettatura
Temperatura: da -40 a +150°C (da -40 a +300°F)
Pressione: da -1 a +25bar (da -14.5 a +360psi)
Lunghezza del sensore: 500mm, 1,000mm, 1,500mm
Materiale del sensore: 316L
Certificati internazionali per l'utilizzo in aree con pericolo di esplosione
Vantaggi
Nessuna taratura: semplice messa in servizio ("plug and play")
Insensibile ai depositi: funzionamento che non richiede manutenzione
Assenza di parti meccaniche in movimento: nessuna usura e lunga vita operativa
Sensore in 316L: resistente all'abrasione, anche per materiali edili
Custodia in plastica con coperchio dotato di oblò di ispezione, stato di commutazione visibile dall'esterno; disponibile anche con custodia in alluminio
Insensibile alle vibrazioni esterne e al rumore dei materiali in movimento
Disponibile anche con protezione antideflagrante ATEX II 1/3 D, approvazione FM o CSA
Video
Selezione Fundamental
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
| Selezioni FLEX | Eccellenza tecnica | Semplicità |
|---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
Loading alternative products
Predecessore
Storie di successi
I più scaricati
-
-
Informazioni tecniche (TI)
Soliphant T FTM20, FTM21
Versione italiana - 04/2008
Interruttore di livello Interruttore di livello a vibrazione robusto per solidi anche per aree a rischio di esplosione da polveri
EN IT 31/08/201808/01/201813/07/201708/12/201609/04/2008Lingua:
Italiano
Versione:
09/04/2008
Dimensione del file:
1.2 MB
Nome del file:
TI389FIT_0408.PDF
-
-
-
Dichiarazione UE
Product family: Soliphant T
Versione inglese - 09/2021
Product root: FTM20-, FTM21- Declaration number: EC_00553_04.17
EN IT 02/09/2021Lingua:
Inglese
Versione:
02/09/2021
Dimensione del file:
1.3 MB
Nome del file:
EG_04 023-h.pdf
-
46 documenti
-
-
Informazioni tecniche (TI)
Soliphant T FTM20, FTM21
Interruttore di livello
Interruttore di livello a vibrazione robusto per solidi
anche per aree a rischio di esplosione da polveriEN IT 31/08/201808/01/201813/07/201708/12/201609/04/2008Lingua:
Italiano
Versione:
09/04/2008
Dimensione del file:
1.2 MB
Nome del file:
TI389FIT_0408.PDF
-
-
-
Short Instruction (KA)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21
EN IT 19/05/2021Lingua:
Inglese
Versione:
19/05/2021
Dimensione del file:
177.3 KB
Nome del file:
KA00621FA2_0909.pdf
-
-
-
Short Instruction (KA)
Operating Instructions Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN IT 08/01/201813/07/201708/12/201630/09/2004Lingua:
Inglese
Versione:
08/01/2018
Dimensione del file:
1.2 MB
Nome del file:
KA00227FA6_1518.pdf
-
-
-
Short Instruction (KA)
KA Soliphant T FTM20
Interruttore di livello per solidi sfusi
A vibrazioneEN IT 15/08/2023Lingua:
Italiano
Versione:
15/08/2023
Dimensione del file:
432.9 KB
Nome del file:
KA01669FIT_0123-00.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
XA Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135 °C Da/Db
EN IT 06/02/202411/12/202005/10/2017Lingua:
Inglese
Versione:
06/02/2024
Dimensione del file:
401 KB
Nome del file:
XA01681FEN_0323-00.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Soliphant T FTM20, FTM21
ATEX, IECEx:
Ex ta/tb IIIC Da/DbEN IT 02/08/202113/04/201614/03/201301/11/201101/08/2004Lingua:
Italiano
Versione:
02/08/2021
Dimensione del file:
405.8 KB
Nome del file:
XA00300FIT_1621.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
EN IT 25/05/202030/07/2018Lingua:
Inglese
Versione:
25/05/2020
Dimensione del file:
115.4 KB
Nome del file:
XA01420FEN_0220.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Soliphant T FTM20, FTM21
II 1/2 D Ex ta/tb IIIC Da/Db
Lingua:
Inglese
Versione:
16/09/2021
Dimensione del file:
396 KB
Nome del file:
XA02703FEN_0121-00.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043EN IT 14/03/201301/10/200701/04/2007Lingua:
Inglese
Versione:
14/03/2013
Dimensione del file:
134.2 KB
Nome del file:
XA00424FA3_1313.pdf
-
-
-
Istruzioni di sicurezza Ex (XA)
Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135°C Da/Db
EN IT 04/08/202222/01/201816/04/201301/02/2008Lingua:
Inglese
Versione:
04/08/2022
Dimensione del file:
505.7 KB
Nome del file:
XA00434FEN_1522-00.pdf
-
Cerca parti di ricambio per numero disegno
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Deckel F18 (Al-M72) mit O-Ring
-
Coperchio
Numero disegnoCodice d'ordine2052005910 -
-
Coperchio F16 trasparente, guarnizione
-
Coperchio
Numero disegnoCodice d'ordine2052025790 -
-
Cover F13/17/18 Alu,sight glass,gasket
-
Coperchio
Numero disegnoCodice d'ordine2052027693 -
-
Deckeldichtung für Gehäuse F16 (5)
-
Guarnizione
Numero disegnoCodice d'ordine2152004137 -
-
Dichtungsset EPDM Deckel F13/F17(10St)
-
Guarnizione
Numero disegnoCodice d'ordine2152004277 -
-
Elettronica FEM22, PNP 10-45VDC
-
Elettronica
Numero disegnoCodice d'ordine3052025688 -
-
Elettronica FEM24 DPDT 19-253VAC/55VDC
-
Elettronica
Numero disegnoCodice d'ordine3052025691 -
-
Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x
-
altri ricambi
Codice d'ordine71036514 -
-
O-ring 28,17x3,53 VMQ, FDA, 5 pcs.
-
altri ricambi
Codice d'ordine52014472 -
-
Coperchio protettivo F13/F17/F18/F18
Codice d'ordine71040497 -
Coperchio protettivo custodia F16
Codice d'ordine71127760 -
Manicotto di scorrimento R1-1/2 SS,FTM21
Codice d'ordine52023313 -
Manicotto scorrim. R1-1/2 SS,FTM21,press
Codice d'ordine52023312 -
Manicotto scorrimento NPT1-1/2 SS, FTM21
Codice d'ordine52024578 -
Manicotto scorr.NPT1-1/2 SS,FTM21,press.
Codice d'ordine52025090
