Sintesi delle specifiche
-
Precisione
±6 mm (0.24 in)
-
Temperatura di processo
-40...+150 °C
(-40...+302 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 40 bar
(Vuoto … 580 psi) -
Distanza massima di misura
Standard: 20 m (66 ft)
-
Parti bagnate
PTFE, PVDF
Campo applicativo

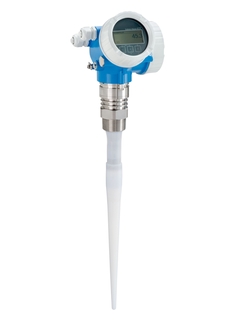

Micropilot FMR53 per semplici applicazioni di misura del livello in liquidi. Il radar a spazio libero FMR53 grazie alla sottile antenna ad asta è particolarmente adatto per connessioni al processo di piccole dimensioni. Il rivestimento in PTFE dell'antenna ad asta e la cartellatura della flangia consentono l'utilizzo anche con fluidi aggressivi. Micropilot FMR53 è utilizzato per la misura di livello continua, non a contatto di liquidi, paste e fanghi. Variazioni del prodotto, di temperatura, presenza di gas o vapore non influenzano la misura.
Adatto specialmente per piccole connessioni al processo, sensori in PTFE utilizzabili in fluidi chimicamente aggressivi.
Connessioni al processo: filettatura o flangia
Temperatura: -40...+150°C (–40...+302°F)
Campo di pressione: -1...+40 bar (–14.5...+580 psi)
Campo di misura massimo: 20 m (66 ft)
Precisione: ±6 mm
Banda C: 6 GHz
Certificati internazionali di protezione dal rischio di esplosione, prevenzione di troppo pieno WHG, SIL e protocollo di linearità a 5 punti
Vantaggi
Misura non a contatto, affidabile anche in condizioni di variabilità del prodotto e delle condizioni di processo
Soluzione di gestione dei dati HistoROM per messa in servizio, manutenzione e diagnostica all'insegna della semplicità
Elevata affidabilità anche in presenza di ostruzioni all'interno del silo grazie al nuovo sistema di valutazione Multi-Echo Tracking
Hardware e software sviluppati per la misura fino a SIL3 secondo IEC 61508 (in ridondanza omogenea)
Heartbeat Technology per un'operatività sicura ed efficiente degli impianti durante l'intero ciclo di vita
Perfetta integrazione in sistemi di controllo o di gestione intuitivi, funzionamento tramite menu guidato (in loco o tramite sistema di controllo)
Il test funzionale più semplice al mondo per SIL e WHG permette di risparmiare su tempi e costi
