Sintesi delle specifiche
-
Precisione
Sonda a fune: ± 2 mm (0.08")
-
Temperatura di processo
–40 … +120 °C
(–40 … +248 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 16 bar
(Vuoto … 232 psi) -
Distanza massima di misura
Fune: 12 m (40 ft)
Min DK >1.4 -
Parti bagnate
Sonda a fune:
304, 316, 316Ti, 316L, PEEK, PPS, PA
Campo applicativo

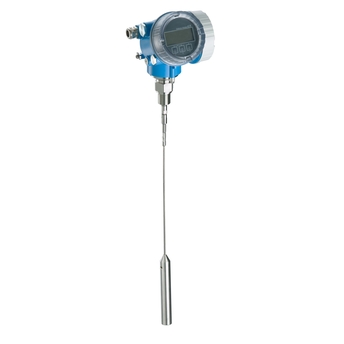

Levelflex FMP56 è particolarmente indicato per condizioni di processo non impegnative tipiche dei sili e serbatoi di stoccaggio per i solidi. FMP56 a microimpulsi guidati offre la massima affidabilità anche in caso di atmosfera polverosa in sili stretti o in contenitori con ostacoli. Levelflex FMP56 a microimpulsi guidati è utilizzato per la misura continua di livello di prodotti solidi in polvere o granulari. Variazioni di temperatura, presenza di gas o vapori non influenzano la misura.
Versione con sonda a fune.
Connessioni al processo: filettatura o flangia di adattamento
Temperatura: da -40 a +120°C (da -40 a +248°F)
Pressione: da -1 a +16 bar (da -14.5 a +232 psi)
Campo di misura massimo: 12 m (39 ft)
Precisione: ± 2 mm (0.08")
Certificati internazionali di protezione dal rischio di esplosione, SIL, protocollo di linearità a 5 punti
Vantaggi
Misura affidabile anche in condizioni di variabilità del prodotto e del processo
Soluzione di gestione dei dati HistoROM per messa in servizio, manutenzione e diagnostica all'insegna della semplicità
Massima affidabilità grazie alla nuova funzione di valutazione Multi-Echo Tracking
Hardware e software sviluppati per la misura fino a SIL3 secondo IEC 61508
Heartbeat Technology per un'operatività sicura ed efficiente degli impianti durante l'intero ciclo di vita
Perfetta integrazione in sistemi di controllo o di gestione intuitivi, funzionamento tramite menu guidato (in loco o tramite sistema di controllo)
La soluzione più semplice per l'esecuzione di prove di verifica per SIL e WHG che permette di risparmiare tempo e denaro
