Avvalendosi della tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy), l'analizzatore di gas SS2100 misura con precisione gas specifici (H2O, CO2, H2S, NH3 e C2H2) evitando le interferenze tipiche dei tradizionali analizzatori a infrarossi. L'analizzatore SS2100 ha bassi requisiti di manutenzione e non ha bisogno di ritaratura o sostituzione periodica dei pezzi.
Analisi del gas: misura di livello in ppb di H2O e NH3, misura di livello in ppm di H2O, H2S, CO2, NH3 e C2H2, e misura di livello in percentuale (%) di H2S e CO2
Gas naturale: produzione, stoccaggio, trasporto, distribuzione
Raffineria: riciclo dell'idrogeno, riformazione catalitica, combustione in torcia, piroscissione
Trattamento del gas: frazionamento, rimozione dei gas acidi
LNG: liquefazione, misura fiscale
Impianti petrolchimici: piroscissione, convertitore di acetilene, torre di lavaggio caustico
Vantaggi
Misure accurate in tempo reale
Basso costo di esercizio, senza consumabili, virtualmente senza manutenzione e affidabile in ambienti difficili
Disponibile per misurare fino a 3 analiti in una singola unità (2-Pack o 3-Pack)
Misure non ostacolate dai tempi di wet-up (adsorbimento) o dry-down (desorbimento)
Maggiore ripetibilità rispetto ai sensori di superficie
Uscite analogiche e seriali per il monitoraggio remoto
Disponibile per le seguenti misure: H2O, CO2, H2S, NH3, C2H2
I nuovi analizzatori TDLAS si avvalgono di design aggiornati e più opzioni di connettività per
fornire un elevato grado di precisione e affidabilità senza i tradizionali problemi.
Date un'occhiata ai risultati presentati dallo studio di settore GERG sull'uso di un analizzatore Raman Rxn4 e di una sonda criogenica Raman Rxn-41 per la misura affidabile della composizione chimica dell'LNG in applicazioni di misura fiscale.

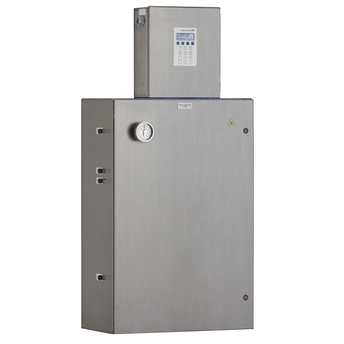

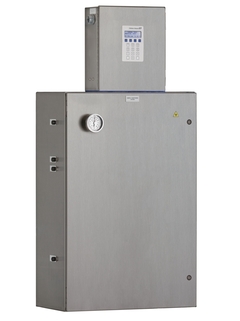

Analizzatore di gas avanzato per la misura dell'acido solfidrico (H2S). L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: due da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali: 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali: 2, allarme di flusso, richiesta di convalida
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto

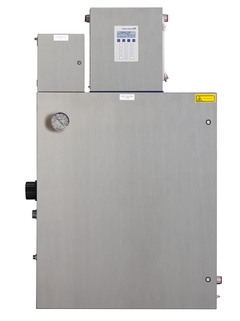

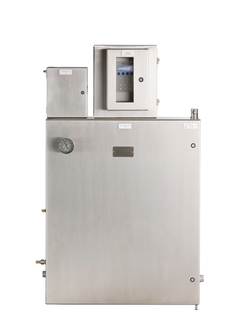

Analizzatore di gas avanzato per la misura dell'umidità (H2O). L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: due da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali: 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali: 2, allarme di flusso, richiesta di convalida
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto
Analizzatore di gas avanzato per la misura dell'anidride carbonica (CO2). L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: due da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali: 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali: 2, allarme di flusso, richiesta di convalida
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto
Analizzatore di gas avanzato per la misura dell'ammoniaca (NH3). L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
Canali
1
Analita e campi di misura
NH3 (ammoniaca): 0 ... 5 ppmv
Variabili misurate
Concentrazione Pressione cella Temperatura cella
Campo di temperatura ambiente
-20 ... 50 °C (-4 ... 122 °F) Opzionale: -10 ... 60 °C (14 ... 140 °F)
120 o 240 V c.a. ±10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: due da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali: 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali: 2, allarme di flusso, richiesta di convalida
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto
Analizzatore di gas avanzato per la misura dell'acetilene (C2H2). L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: due da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali: 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali: 2, allarme di flusso, richiesta di convalida
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto

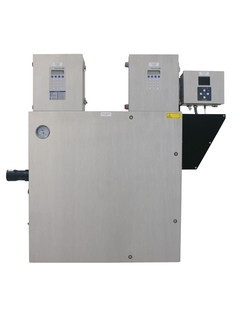

Avanzato analizzatore di gas multicanale per acido solfidrico (H2S) e umidità (H2O), noto anche come 2-Pack. L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: quattro da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet (H2S) & RS232C o Ethernet (H2O) Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali (H2S): 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali (H2S): 2, allarme di flusso, richiesta di convalida Uscite digitali (H2O): 2, allarme di concentrazione, guasto generale
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto
Avanzato analizzatore di gas multicanale per acido solfidrico (H2S) e anidride carbonica (CO2), noto anche come 2-Pack. L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: quattro da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet (H2S) & RS232C o Ethernet (CO2) Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali (H2S): 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali (H2S): 2, allarme di flusso, richiesta di convalida Uscite digitali (CO2): 2, allarme di concentrazione, guasto generale
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
Approvazioni per aree pericolose
CSA Classe I, Divisione 2 CSA Classe I, Zona 2
Grado di protezione
IP66, Type 4X
Principio di misura
TDLAS
Nome del prodotto

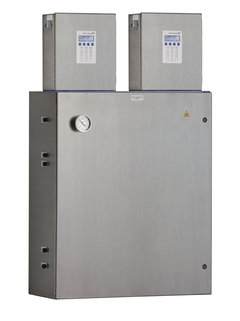

Avanzato analizzatore di gas multicanale per acido solfidrico (H2S), umidità (H2O) e anidride carbonica (CO2), noto anche come 3-Pack. L'analizzatore SS2100 usa la tecnologia brevettata TDLAS (Tunable Diode Laser Absorption Spectroscopy) per determinare la concentrazione dell'analita senza entrare a contatto fisico con il flusso.
120 o 240 V c.a. ± 10%, 50... 60 Hz, 300 W (18... 24 Vc.c. - Opzionale solo per l'elettronica) 3 A max a 120 V c.a., 1,5 A max a 240 V c.a. Hz
Comunicazione
Uscita analogica: quattro da 4-20 mA isolate, 1200 Ohm a 24 V c.c. di carico max Seriale: RS232C ed Ethernet (H2S) & RS232C o Ethernet (H2O/CO2) Protocollo: Modbus Gould RTU o Daniel RTU o ASCII Uscite digitali (H2S): 5, allarme di concentrazione, guasto generale, errore di convalida, convalida 1 attiva, convalida 2 attiva Ingressi digitali (H2S): 2, allarme di flusso, richiesta di convalida Uscite digitali (H2O/CO2): 2, allarme di concentrazione, guasto generale
Materiali della custodia
Elettronica: acciaio inox 304 or 316L Custodia del sistema di campionamento: acciaio inox 304 o 316L
