Sintesi delle specifiche
-
Errore di misura massimo
Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)
-
Campo di misura
da 20 a 733501 kg/h (da 44 a 1669340 lb/h)
-
Temperatura di processo
da -40 °C a +180 °C (da -40 °F a +356 °F)
-
Campo di pressione
-0,5 a 20 bar_g (-7,25 a 290 psi_g)
-
Materiali delle parti bagnate
Materiali per il tubo di inserimento
Acciaio inossidabile, 1.4404 (316/316L)
Attacchi al processo, accoppiamento al processo
Acciaio inossidabile, 1.4404 (316/316L)
Elemento sensibile
Unidirezionale
Acciaio inossidabile, 1.4404 (316/316L)
Alloy C22, 2.4602 (UNS N06022);
Bidirezionale
Acciaio inossidabile, 1.4404 (316/316L)
Rilevamento del flusso inverso
Acciaio inossidabile, 1.4404 (316/316L)
Anelli di serraggio
PEEK
PVDF
1.4404 (316/316L)
Guarnizione ad anello piatto
EPDM
FKM
Campo applicativo

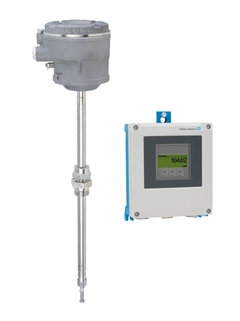

La costruzione brevettata del sensore di t-mass I offre una stabilità di misura senza precedenti nel rilevamento a inserzione della portata massica a principio termico. Il dispositivo compensa in tempo reale le variazioni nelle condizioni di processo: temperatura, pressione, direzione del flusso e tipo di gas. L'innovativo trasmettitore remoto di t-mass I 500 massimizza la flessibilità di installazione e la sicurezza operativa in ambienti difficili. Heartbeat Technology consente l'affidabilità delle misure e ne verifica la conformità.
Il principio di misura si caratterizza per l'elevato campo di portata consentito e la misura diretta della portata massica
Misura di gas per utility, gas di processo e miscele di gas in tubazioni circolari o condotte rettangolari
Proprietà del dispositivo

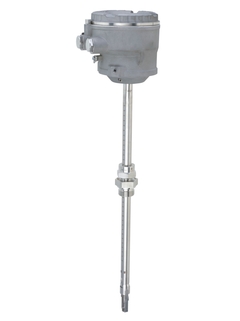

Versione a inserzione per DN 80 ... 1500 (3 ... 60")
Misura bidirezionale; elevate prestazioni di misura
Sensore brevettato senza deriva con SIL 2
Versione separata con un massimo di 4 ingressi/uscite
Display retroilluminato con Touch Control e accesso WLAN
Cavo standard tra il sensore e il trasmettitore
Vantaggi
Programmazione flessibile e conveniente basata su 21 gas standard o miscele di gas liberamente definibili
Alto livello di controllo del processo – eccellente precisione e ripetibilità delle misure
Monitoraggio affidabile – rilevamento dei disturbi del processo e delle inversioni di flusso
Installazione flessibile – adatto per grandi campi dimensionali e per sistemi di tubazioni circolari o rettangolari
Accesso completo a informazioni di processo e diagnostiche – numerosi ingressi/uscite e bus di campo con libertà di combinazione
Complessità e varietà ridotte – configurazione libera della funzionalità ingresso/uscita
Funzione di verifica integrata – Heartbeat Technology
