Sintesi delle specifiche
-
Precisione
±3 mm (0.12 in)
-
Temperatura di processo
-40 … +400 °C
(-40 … +752 °F) -
Pressione di processo / limite massimo di sovrapressione
Vuoto … 16 bar
(Vuoto … 232 psi) -
Distanza massima di misura
70 m (230 ft)
-
Parti bagnate
316L, PEEK, PTFE, poliammide
Campo applicativo

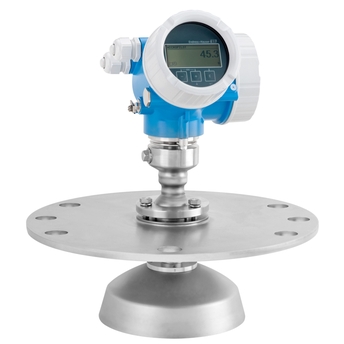

Micropilot FMR57 è il sensore ideale per condizioni di processo difficili, per la misura in sili alti, in bunker o recipienti di stoccaggio. L'antenna parabolica consente angoli di emissione molto piccoli, di conseguenza la misura in sili sottili. Il radar a spazio libero Micropilot è utilizzato per misura di livello continua e senza contatto di solidi in polvere o granulari. Polvere, flussi di riempimento, variazioni di temperatura e presenza di gas non influenzano la misura.
Antenna a cono o parabolica. La connessione supplementare di purificazione dell'aria evita problemi dovuti a prodotti molto polverosi o che formano depositi.
Connessioni al processo: filettatura o flangia
Temperatura: da -40 a +400 °C (da –40 a 752 °F)
Pressione: da -1 a +16 bar (da -14.5 a +232 psi)
Campo di misura massimo: 70 m (230 ft)
Banda K: 26 GHz
Certificati internazionali di protezione dal rischio di esplosione, SIL, protocollo di linearità a 5 punti
Vantaggi
Hardware e software sviluppati per la misura fino a SIL3 secondo IEC 61508 (in ridondanza omogenea)
Soluzione di gestione dei dati HistoROM per messa in servizio, manutenzione e diagnostica all'insegna della semplicità
Elevata affidabilità anche in presenza di ostruzioni all'interno del silo grazie al nuovo sistema di valutazione Multi-Echo Tracking
Tecnologia Heartbeat per un'operatività sicura ed efficiente degli impianti durante l'intero ciclo di vita
Perfetta integrazione in sistemi di controllo o di gestione intuitivi, funzionamento tramite menu guidato (in loco o tramite sistema di controllo)
Misura affidabile anche in condizioni di variabilità del prodotto e del processo
Il test di funzionamento più semplice al mondo per SIL e WHG permette di risparmiare su tempi e costi
Video
Selezione Extended
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti semplici
- Selezione, installazione e messa in funzione semplice
Eccellenza tecnica
Semplicità
-
Prodotti standard
- Affidabilità, solidità e manutenzione ridotta
Eccellenza tecnica
Semplicità
-
Prodotti di fascia alta
- Funzionalità e convenienza elevate
Eccellenza tecnica
Semplicità
-
Prodotti speciali
- Progettati per applicazioni complesse
Eccellenza tecnica
Semplicità
Variabile
Selezioni FLEX | Eccellenza tecnica | Semplicità |
---|---|---|
Selezione Fundamental Soddisfa le tue esigenze di misurazione di base |
Eccellenza tecnica
|
Semplicità
|
Selezione Lean Gestisci agevolmente i tuoi processi core |
Eccellenza tecnica
|
Semplicità
|
Selezione Extended Ottimizza i tuoi processi con tecnologie innovative |
Eccellenza tecnica
|
Semplicità
|
Selezione Xpert Controlla le tue applicazioni più impegnative |
Eccellenza tecnica
|
Semplicità
Variabile |
