Spezifikation im Überblick
-
Genauigkeit
+/- 1 mm
-
Prozesstemperatur
-40°C...200°C
-
Prozessdruck / max. Überlastdruck
Hornantenne: Vakuum...16 bar
Parabolantenne: Vakuum...16 bar
Mit UNI Flansch: Vakuum...1 bar -
Prozessseitige Hauptmaterialien
316L
Anwendungsgebiet
Der Micropilot FMR540 mit NMi- und PTB-Zulassung findet im eichpflichtigen Verkehr Anwendung und erfüllt alle relevanten Anforderungen gemäß OIML R85 und API 3.1B. Der FMR540 mit Parabolantenne ist insbesondere für Freifeldanwendungen bis 40 m geeignet. Die Hornantenne eignet sich für Freifeldanwendungen in denen aufgrund der Tank-/Stutzengeometrie keine Parabolantenne verwendet werden kann. Der FMR540 bietet die preiswerte und einfache Installation über 4-Draht-Kabel mit HART und 24 V Gleichspannung (eigensicher).

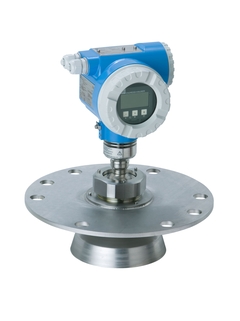

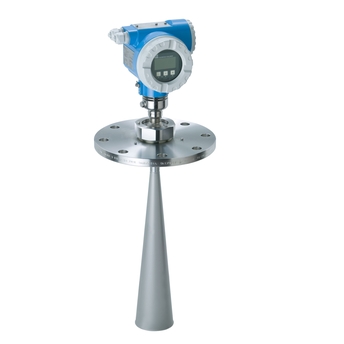

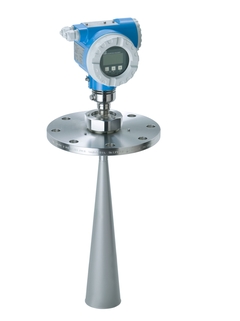

Die Parabolantenne bietet für Freifeldanwendungen bis 40 m die genaue Fokussierung des Strahls in Anwendungen bei denen sich der Stutzen in der Nähe der Behälterwand befindet. Die DN100 Hornantenne ist für Freifeldanwendungen konzipiert.
Prozessanschluss: Flansch
Temperatur: -40 bis +200 °C
Druck: Vakuum bis +16 bar
Maximaler Messbereich: 40 m
Messgenauigkeit: besser als ± 1 mm
K-Band: 26GHz
Internationale Explosionsschutzzertifikate und Zertifikate für den eichpflichtigen Verkehr, Überfüllsicherung WHG, SIL
Vorteile
Genauigkeit: besser als 1 mm
Nationale Zulassungen (NMi, PTB) für den eichpflichtigen Verkehr
Einsetzbar als autarkes System oder integriert in Tank Gauging Systeme über den Tank Side Monitor NRF590
Preiswerte und einfache Installation über 4-Draht-Kabel mit HART und 24 V Gleichspannung (eigensicher)
Ausrichtvorrichtungen zum Ausgleichen der Flanschneigung
Einfache Vor-Ort-Bedienung über menügeführte Klartextanzeige
Einfache Inbetriebnahme, Dokumentation und Instandhaltung/Diagnose über Bedienprogramm (FieldCare)
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
80 Dokumente
-
-
Technische Information (TI)
Tankvision NXA820, NXA821, NXA822
Bestandsmanagementsystem mit vollständig integrierter Software für den
Betrieb über einen standardmäßigen Web-BrowserEN DE 03/04/2008Sprache:
Deutsch
Version:
03/04/2008
Dateigröße:
3.6 MB
Dateiname:
TI419FDE_0609.pdf
-
-
-
Technische Information (TI)
Micropilot S FMR540 Technische Information
Füllstand-Radar
Füllstandmessgerät für kontinuierliche und berührungslose Präzisions-
Füllstandmessung. Eichfähig mit NMi- und PTB-Zulassung.EN DE 09/12/201610/05/201613/08/201407/02/201430/11/2010Sprache:
Deutsch
Version:
09/12/2016
Dateigröße:
1.3 MB
Dateiname:
TI00412FDE_1716.pdf
-
-
-
Betriebsanleitung (BA)
Micropilot S FMR540 HART
Füllstand-Radar
Smart Transmitter für kontinuierliche und berührungslose
Präzisions-Füllstandmessung. Eichfähig mit NMi- und
PTB-Zulassung.EN DE 13/08/201407/02/201421/10/200901/04/200911/12/2006Sprache:
Deutsch
Version:
13/08/2014
Dateigröße:
1.8 MB
Dateiname:
BA00341FDE_1414.pdf
-
-
-
Betriebsanleitung (BA)
Micropilot S FMR540 HART Betriebsanleitung
Füllstand-Radar
Füllstandmessgerät für kontinuierliche und berührungslose Präzisions-
Füllstandmessung. Eichfähig mit NMi- und PTB-Zulassung.EN DE 13/08/201407/02/201430/11/201021/10/200915/02/2008Sprache:
Deutsch
Version:
13/08/2014
Dateigröße:
3.8 MB
Dateiname:
BA00326FDE_1514.pdf
-
-
-
Kurzanleitung (KA)
Micropilot S FMR540
Micropilot S FMR540
EN DE 22/09/2006Sprache:
Englisch
Version:
22/09/2006
Dateigröße:
269.3 KB
Dateiname:
KA275FA6.pdf
-
-
-
Kurzanleitung (KA)
Exchange of terminal module on Micropilot S FMR540
Exchange of terminal module on Micropilot S FMR540
EN DE 20/05/2021Sprache:
Englisch
Version:
20/05/2021
Dateigröße:
256 KB
Dateiname:
KA00668FA2_0407.pdf
-
-
-
Kurzanleitung (KA)
Micropilot S - sealing set
Micropilot S - sealing set
EN DE 15/04/2021Sprache:
Englisch
Version:
15/04/2021
Dateigröße:
19.1 KB
Dateiname:
KA00558F00_A2.pdf
-
-
-
Kurzanleitung (KA)
Micropilot S - exchange of housing T12
Micropilot S - exchange of housingT12
EN DE 15/04/2021Sprache:
Englisch
Version:
15/04/2021
Dateigröße:
567.9 KB
Dateiname:
KA00559F00_A2.pdf
-
-
-
Kurzanleitung (KA)
Micropilot S FMR540 HART Kurzanleitung
Füllstand-Radar
Füllstandmessgerät für kontinuierliche und berührungslose Präzisions-
Füllstandmessung. Eichfähig mit NMi- und PTB-Zulassung.EN DE 13/08/201407/02/201430/11/2009Sprache:
Deutsch
Version:
13/08/2014
Dateigröße:
1.3 MB
Dateiname:
KA01059FDE_1414.pdf
-
-
-
Kurzanleitung (KA)
Micropilot S FMR540
Micropilot S FMR540
EN DE 21/10/200914/02/200828/11/200622/09/2006Sprache:
Englisch
Version:
21/10/2009
Dateigröße:
621.2 KB
Dateiname:
KA274FEN_1009.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Deckel F12/T12 Alu,Sichtscheibe,Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052005936 -
-
Cover T3/T12 Alu, coated, gasket
-
Abdeckung
ZeichnungsnummerBestellcode25518710-0020 -
-
O-Ring 113,9x3,63 EPDM, 5 Stück
-
weitere Teile
Bestellcode71092209 -
-
Klemmenmodul 5-polig, Ex i, FMR53x/540
-
Klemmenmodul
ZeichnungsnummerBestellcode3571020581 -
-
Klemmenmodul 5-polig, Ex d, FMR540
-
Klemmenmodul
ZeichnungsnummerBestellcode3571020582 -
-
Anzeige-/Bedienmodul VU331, Version 2
-
Display
ZeichnungsnummerBestellcode4052026443 -
-
Electronics FMR540, Ex, HART, HF-module
-
Elektronik
ZeichnungsnummerBestellcode30FMR54X1- -
-
Parabol Reflektor 197x25, 316L
-
Antennenmodul
ZeichnungsnummerBestellcode5552025233 -
-
Horn FMR250/540, 100mm/4",Länge 430mm,VA
-
Antennenmodul
ZeichnungsnummerBestellcode5571020169 -
-
Parabol Reflektor 173x60, 316L
-
Antennenmodul
ZeichnungsnummerBestellcode5571090287 -
-
Parabol Reflektor 236x88, 316L
-
Antennenmodul
ZeichnungsnummerBestellcode5571090289 -
-
Adapterkabel FMR2xx/53x, FMU4x, FMP4x
-
weitere Teile
Bestellcode52007441 -
-
Abziehwerkzeug HF-Stecker
-
weitere Teile
Bestellcode52007646 -
-
ToF Adapter FXA291
-
weitere Teile
Bestellcode71007843 -
-
HF-Testkabel 6GHz
-
weitere Teile
Bestellcode71006590 -
-
HF-Testkabel 6GHz + Widerstand
-
weitere Teile
Bestellcode52028063 -
-
HF-Testkabel 26GHz
-
weitere Teile
Bestellcode52009925 -
-
Dichtungssatz FMR5xx
-
Dichtung
ZeichnungsnummerBestellcode6552005628 -
