Spezifikation im Überblick
-
Messgrössen
Sichttrübung (K-Wert), CO, NO, NO2
-
Messbereich
Sichttrübung (K-Wert) : 0 ... 15 km⁻¹
CO: 0 ... 300 ppm
NO: 0 ... 100 ppm
NO2: 0 ... 5 ppm -
Konformitäten
ASTRA "Richtlinie - Lüftung der Straßentunnel" (2008)
RABT 2006
RVS 09.02.22
Anwendungsgebiet

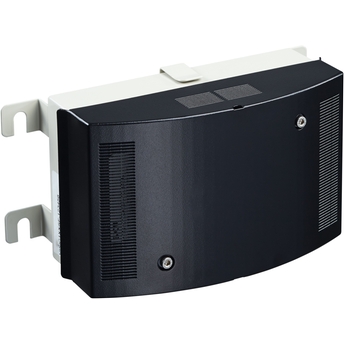

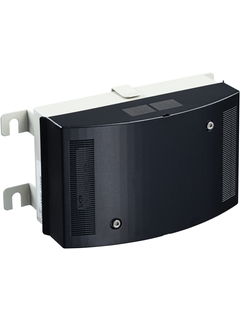

Der Tunnelsensor VISIC100SF bietet die All-in-one-Lösung zur Sichttrübungs-, CO-, NO- und NO2-Messung. VISIC100SF lässt sich einfach montieren, leicht bedienen und warten. Ohne Ausrichten und Parametrieren direkt messen. Durch die Schutzart IP6K9K hält der VISIC100SF nicht nur den rauen Umgebungsbedingungen im Tunnel stand, auch Tunnelwäschen übersteht er ohne Probleme. Auf zuverlässigen Betrieb mit langen Wartungsintervallen wurde besonderen Wert gelegt, deshalb enthält er keine bewegten Teile.
Lüftersteuerung in Straßentunneln
Zur selektiven Messung der Sichttrübung bei Nebel am Tunnelportal
Überall, wo Luftqualität gemessen und verbessert werden muss
Geräteeigenschaften:
Sichttrübungsmessung (K-Wert) nach dem Streulichtmessprinzip
CO- und NO-Messung mit elektrochemischen Sensoren gemäß EN 50545
Software gemäß EN 61508 (SIL1) entwickelt
Schutzart IP 6K9K durch robustes Edelstahlgehäuse
Nebelkorrektur durch integrierte Heizung (Option)
Vorteile
Ein Sensor für drei Messkomponenten
Hohe Verfügbarkeit und Betriebssicherheit
Auf Schutzmaßnahmen bei der Tunnelwäsche kann verzichtet werden
Flexible Anschlussmöglichkeiten und Erweiterbarkeit, einfache Integration in bestehende Netzwerke
Einfache Überprüfung der Sichttrübungsmessung mit Prüftool
Sehr geringer Aufwand durch einfache Montage und schnelle Inbetriebnahme
