Spezifikation im Überblick
-
Spektrale Abdeckung
150-3425 cm-1 (532 nm)
Anwendungsgebiet

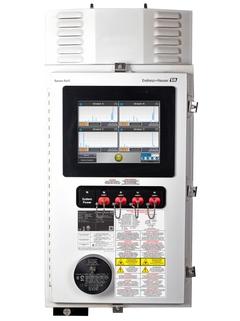

Der branchenführende Raman-Rxn5-Prozessanalysator ist ein schlüsselfertiger, laserbasierter Analysator mit Kaiser-Raman-Technologie. Er liefert quantitative Messungen der chemischen Zusammensetzung unter Verwendung der Raman-Spektroskopie. In die Entwicklung des Raman Rxn5 sind Kundenanforderungen an Wartungsfreundlichkeit und Zertifizierung für den Ex-Bereich eingeflossen, er ist kompakt und minimiert den Verbrauch von Betriebsmitteln. Die hohe optische Effizienz des Analysators macht ihn zum idealen Gerät für typische Messungen von Gasphasenproben.
Prozessmessstellen:
Dampf-Methan-Reformer
Vergaser (Kohle, Petrolkoks, Abfall, Biomasse)
Konvertierungsofen
Hydrotreater
Hydrocracker
CO2-Entfernung
Fertigprodukt-Syntheseschleifen
Typische Industrien:
Wasserstoffherstellung/-reinheit, HyCO, Wasserstoffrecycling,
Methanolherstellung
Ammoniakherstellung
Brennstoffzufuhr für Gasturbinen
Synthetisches Naturgas/IGCC-Kraftwerke
LNG-Baseload-Kundentransfer, LNG-Ablauf in Lagertanks, LNG-Kältemittelgemischoptimierung
Vorteile
Zerstörungsfreie Analyse von Gasen, einschließlich homonuklearer zweiatomiger Verbindungen (H2, N2, O2)
Kompakt, kleiner als die meisten wandmontierten Gaschromatographen
Kann mit einer einzigen Basiseinheit und vier Sonden bis zu vier traditionelle Analysatoren ersetzen
Robust mit minimalen Betriebsmittelanforderungen, ohne Probentransport und ohne Verbrauchsmaterialien (Säulen, Ventile, Gase, Pumpen)
Minimaler Zeitaufwand für den Betreiber bei maximaler Sicherheit (kein Transport giftiger Gase zum Analysator)
Simultane Erfassung von bis zu vier Mess-Kanälen für schnellere Ergebnisse
Betriebsumgebung von -20 °C bis +50 °C
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
Technische Information (TI)
Raman Rxn5 Technical Information
System design and specifications for the Raman Rxn5 analyzer -
powered by Kaiser Raman technologySprache:
Englisch
Version:
21/11/2023
Dateigröße:
1.2 MB
Dateiname:
TI01646CEN_0222.pdf
-
-
-
Betriebsanleitung (BA)
Raman RunTime v6.5 Operating Instructions
Commissioning, operation, and maintenance details
for Raman RunTime v6.5 softwareEN DE 16/11/202316/11/202231/12/2020Sprache:
Englisch
Version:
16/11/2023
Dateigröße:
6.7 MB
Dateiname:
BA02180CEN_0423.pdf
-
-
-
Betriebsanleitung (BA)
Raman Rxn5 Operating Instructions
Commissioning, operation, and maintenance details for the
Raman Rxn5 analyzer - powered by Kaiser Raman technologyEN DE 21/11/2023Sprache:
Englisch
Version:
21/11/2023
Dateigröße:
2.8 MB
Dateiname:
BA02179CEN_0323.pdf
-
-
-
Kurzanleitung (KA)
Raman Rxn5 Brief Operating Instructions
Quick start guide for the Raman Rxn5 analyzer -
powered by Kaiser Raman technologySprache:
Englisch
Version:
21/11/2023
Dateigröße:
1.1 MB
Dateiname:
KA01554CEN_0222.pdf
-
-
-
Einbauanleitung (EA)
LNG analyzer performance verification kit Installation Instructions
Instructions for use of the LNG analyzer performance verification kit
Sprache:
Englisch
Version:
30/03/2023
Dateigröße:
442.7 KB
Dateiname:
EA01470CEN_0123.pdf
-
-
-
Sicherheitshinweise (XA)
Raman Rxn5 Safety Instructions
Hazardous area certifications and installation instructions
for the Raman Rxn5 analyzer - powered by Kaiser Raman technologyEN DE 07/12/202331/12/2020Sprache:
Englisch
Version:
07/12/2023
Dateigröße:
1.6 MB
Dateiname:
XA02746CEN_0222.pdf
-
-
-
PU (Veröffentlichungen)
Raman Rxn5 analyzer - Laser-based composition analysis
An overview brochure about our Raman Rxn5 analyzer (including
the Raman Rxn-30 probe, the Rxn-40 probe, and the Rxn-41 probe),
a Raman spectroscopy analyzer system for gas phase measurements
powered by Kaiser Raman technology.Sprache:
Englisch
Version:
28/10/2021
Dateigröße:
499.9 KB
Dateiname:
PU01444CEN_0121.pdf
-
-
-
PU (Veröffentlichungen)
Raman analyzer application guide for the oil & gas and chemical industries - Composition analysis of gas streams and LNG
A guide to our Raman spectroscopy analyzer and probe portfolio,
powered by Kaiser Raman technology, for composition analysis of
gas streams and LNG (includes the Raman Rxn4 analyzer, the
Raman Rxn5 analyzer, the Raman Rxn-30 probe, and
Raman Rxn-41 probe) in the chemical industry and oil & gas industry.Sprache:
Englisch
Version:
08/12/2021
Dateigröße:
2.5 MB
Dateiname:
PU01445CEN_0121.pdf
-
-
-
PU (Veröffentlichungen)
石油・ガスおよび化学産業向け ラマン分光計アプリケーションガイド - ガスストリームおよびLNGの組成分析
化学産業および石油・ガス産業におけるガスストリームおよび LNG の組成分析用(Raman Rxn4 アナライザー、
Raman Rxn5 アナライザー、Raman Rxn-30 プローブ、Raman Rxn-41 プローブを含む)、
Kaiser Raman テクノロジーによるラマン分光アナライザーおよびプローブ製品ラインアップのご案内です。Sprache:
Japanisch
Version:
13/05/2024
Dateigröße:
4.2 MB
Dateiname:
PU01445CJA_0121_RamanAnalyzer_AppGuide_OilGas_ChemInd.pdf
-
-
-
PU (Veröffentlichungen)
Industry standards on gas quality - Raman Rxn5 analyzer (syngas/LNG) andRaman Rxn4 analyzer (LNG)
A list of industry gas quality standards that our Raman Rxn5
analyzer meets for syngas / LNG and our Raman Rxn4
analyzer meets for LNG.Sprache:
Englisch
Version:
20/04/2022
Dateigröße:
432.5 KB
Dateiname:
PU01463CEN_0122.pdf
-
