Spezifikation im Überblick
-
Prozesstemperatur
-50 °C...+150 °C
-
Prozessdruck / max. Überlastdruck
Vakuum...64 bar
-
Min. Mediumsdichte
0.5g/cm³
(0.4g/cm³ optional)
Anwendungsgebiet

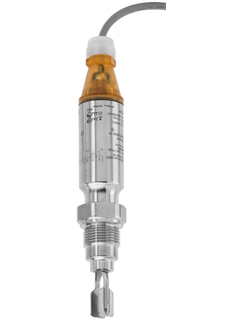

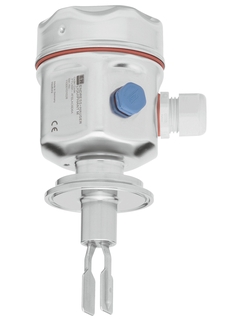

Der Liquiphant FTL50H ist ein Grenzschalter zur Verwendung auch im explosionsgefährdeten Bereich, mit allen internationalen Zertifikaten. Speziell für den Einsatz in der Lebensmittel- und Life Sciences Industrie mit Hygienezertifikaten (3-A, EHEDG, ASME BPE). Der FTL50H bietet funktionale Sicherheit SIL2/SIL3 und zuverlässige Messwerte, unbeeinflusst von: Strömungen, Turbulenzen, Luftblasen, Schaum, Vibration, Feststoffanteile oder Ansatz.
Grenzschalter für Flüssigkeiten mit komplett verschweißtem Gehäusekonzept.
Prozessanschlüsse: Gewinde, Flansche und hygienische Prozessanschlüsse (Tri-Clamp, Milchrohranschluss, aseptisch, DRD, SMS, Varivent)
Temperatur: -50 bis +150 °C
Druck: -1 bis +64 bar
Sensormaterial: 316L
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, Hygienezulassungen, Schiffbauzulassung
Vorteile
Internationale Hygienezertifikate (3-A, EHEDG, ASME BPE). FDA-konforme Materialien
Elektropolierte und passivierte Oberflächenveredelung
Internationale Explosionsschutzzertifikate und Überfüllsicherungs-Zertifikat (WHG)
Keine mechanisch bewegten Teile: wartungsfrei, kein Verschleiß, lange Lebensdauer.
Überwachung der Schwinggabel auf Beschädigung: funktionssicherEinsatz in Sicherheitssystemen mit Anforderungen an die funktionale Sicherheit bis SIL2/SIL3 gemäß IEC 61508/IEC 61511-1
Keine Kalibration notwendig, einfache Inbetriebnahme
Vielzahl von standardisierten hygienischen Prozessanschlüssen für hygienisch sensitive Anwendungen
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Explosionssicherheit
Product family: Liquiphant M, Liquiphant S
Englische Version - 07/2021
Product root: FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71- Region: Europe (ATEX) Approval agency: DEKRA Protection: Ex i Zone 0, Ex i Zone 0/1
EN DE 07/07/2021Sprache:
Englisch
Version:
07/07/2021
Dateigröße:
2.3 MB
Dateiname:
KEMA99ATEX0523X_Issue7.pdf
-
-
-
Explosionssicherheit
Product family: Cerabar M, Cerabar S, Deltabar M, Deltabar S, Deltapilot M, Deltapilot S, Gammapilot, Gammapilot M, Levelflex, Liqui cap M, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Micropilot, Solicap M, Strahlenschutzbehälter, Strahler
Deutsche Version - 10/2020
Product root: FMB50-, FMB51-, FMB52-, FMB53-, FMB70-, FMD77-, FMD78-, FMG50-, FMG60-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53- , FMP54-, FMP55-, FMP56-, FMP57-, FMR50-, FMR51-, FMR52-, FMR53-, FMR54-, FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, FQG60-, FQG62-, FS G60-, FSG61-, FTI51-, FTI52-, FTI55-, FTI56-, FTL41-, FTL50-, FTL50H-, FTL51-, FTL51B-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FT L81-, FTL85-, PMC51-, PMC71-, PMD55-, PMD75-, PMP51-, PMP55-, PMP71-, PMP75- Region: Europe Approval agency: BV Protection: Ex i
Sprache:
Deutsch
Version:
20/10/2020
Dateigröße:
617.8 KB
Dateiname:
EPS_15_ATEX_1_1011_X_R1.pdf
-
217 Dokumente
-
-
Technische Information (TI)
TI Einschweißadapter, Prozessadapter und Flansche
Füllstand, Druck, Temperatur
EN DE 03/04/202425/03/202415/09/202328/10/202130/07/2021Sprache:
Deutsch
Version:
03/04/2024
Dateigröße:
1.1 MB
Dateiname:
TI00426FDE_2524.pdf
-
-
-
Technische Information (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL 51H Technische Information
Grenzschalter für Flüssigkeiten jeder Art
EN DE 10/01/202009/10/201730/11/201607/05/201504/04/2012Sprache:
Deutsch
Version:
10/01/2020
Dateigröße:
2.7 MB
Dateiname:
TI00328FDE_1820.pdf
-
-
-
Technische Information (TI)
Liquiphant M FTL51C Technische Information
Grenzschalter für Flüssigkeiten jeder Art
mit hochkorrosionsbeständiger BeschichtungEN DE 31/08/201813/02/201708/12/201619/05/201029/11/2007Sprache:
Deutsch
Version:
31/08/2018
Dateigröße:
2 MB
Dateiname:
TI00347FDE_1418.pdf
-
-
-
Technische Information (TI)
Technische Information Liquiphant M Dichte und Dichterechner FML621
Dichterechner für Flüssigkeiten
Einsatz auch im
explosionsgefährdeten BereichEN DE 08/10/201212/02/200929/11/2007Sprache:
Deutsch
Version:
08/10/2012
Dateigröße:
810.9 KB
Dateiname:
TI00420FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Elektronikeinsatz FEL50A PA
Vibrationsgrenzschalter Füllstandgrenzschalter für alle Flüssigkeiten.
Einsatz auch im explosionsgefährdeten Bereich, in Lebensmitteln und
PharmakaEN DE 10/08/2004Sprache:
Deutsch
Version:
10/08/2004
Dateigröße:
780.9 KB
Dateiname:
BA141FDE.pdf
-
-
-
Betriebsanleitung (BA)
Liquiphant M FTL 50 H, FTL 51 H Instruction Manual
Liquiphant M FTL 50 H, FTL 51 H Level Limit Switch
EN DE 05/04/200716/08/200501/04/2002Sprache:
Englisch
Version:
05/04/2007
Dateigröße:
1.4 MB
Dateiname:
BA214Fae.pdf
-
-
-
Kurzanleitung (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN DE 20/01/201729/06/201618/04/200601/04/2006Sprache:
Englisch
Version:
20/01/2017
Dateigröße:
982.5 KB
Dateiname:
KA00143FA6_1417.pdf
-
-
-
Kurzanleitung (KA)
Exchange of sensor on Liquiphant M/S
Exchange of sensor on Liquiphant M/S
EN DE 24/04/2012Sprache:
Englisch
Version:
24/04/2012
Dateigröße:
398.2 KB
Dateiname:
KA00529FA2_0908.pdf
-
-
-
Kurzanleitung (KA)
FTL5x - sealing set
FTL5x - sealing set
EN DE 03/05/2021Sprache:
Englisch
Version:
03/05/2021
Dateigröße:
63.3 KB
Dateiname:
KA00609F_A2.pdf
-
-
-
Kurzanleitung (KA)
Liquiphant M FTL50H, FTL51H Operating Instructions
Point level switch for all kinds of liquids
EN DE 20/01/201729/06/201609/07/201006/02/2006Sprache:
Englisch
Version:
20/01/2017
Dateigröße:
1 MB
Dateiname:
KA00144FA6_1417.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Deckel F13 Ex Alu, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052002698 -
-
Deckel F17 Alu, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052002699 -
-
Deckel T13 Alu, Dichtung EPDM
-
Abdeckung
ZeichnungsnummerBestellcode2052006903 -
-
Deckel F16 grau, PBTP, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052025606 -
-
Deckel F16 transparent, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052025790 -
-
Deckel F15 316L, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052027000 -
-
Deckel F15 316L, Dichtung
-
weitere Teile
ZeichnungsnummerBestellcode22052027000 -
-
Deckel F15 316L, Schauglas, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052027002 -
-
Deckel F15, Schauglas PC, 316L, Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052028207 -
-
Adaptersatz Gehäuse/Elektronik FTL5x/7x
-
Elektronik
ZeichnungsnummerBestellcode1252004236 -
-
O-Ring 71,0x3,55 EPDM, 5 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152004137 -
-
Dicht.set EPDM,Deckel F13/17/18/27,5St.
-
Dichtung
ZeichnungsnummerBestellcode2152004277 -
-
Dichtungsset EPDM 73,0x3,0, 10 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152008495 -
-
Dichtung 67,5x2,9x1,5 VMQ/PTFE, 5 Stück
-
Dichtung
ZeichnungsnummerBestellcode2152028179 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
weitere Teile
Bestellcode516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
weitere Teile
Bestellcode516734-2000 -
-
Kabeleinführung G1/2, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552002447 -
-
Kabeleinführung NPT1/2, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552002448 -
-
Kabeleinführung Pg13,5, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552002450 -
-
Adaptersatz Kabeleinführung NPT1/2
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552004133 -
-
Adaptersatz Kabelverschraubung M20
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552004134 -
-
Adaptersatz Kabeleinführung G1/2
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552004135 -
-
Adaptersatz Kabelverschraubung Pg13,5
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552004136 -
-
Kabelverschraubung M20, Dichtung
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1552004278 -
-
Kabelverschraubung M20 Metall F15,Dicht.
-
Adaptergehäuse/Kabeleinführung
ZeichnungsnummerBestellcode1571185029 -
-
Cable 4x0.75, case 5080 FlSt
-
weitere Teile
Bestellcode938313-1000 -
-
Deckel T13 "Terminals"Alu, Dichtung EPDM
-
Abdeckung
ZeichnungsnummerBestellcode2552007103 -
-
Elektronik FEL51 19-253VAC
-
Elektronik
ZeichnungsnummerBestellcode3052002304 -
-
Elektronik FEL52 10-55VDC-PNP
-
Elektronik
ZeichnungsnummerBestellcode3052002305 -
-
Elektronik FEL54 Relais DPDT
-
Elektronik
ZeichnungsnummerBestellcode3052002306 -
-
Elektronik FEL55 11-36VDC
-
Elektronik
ZeichnungsnummerBestellcode3052002307 -
-
Elektronik FEL56 NAMUR
-
Elektronik
ZeichnungsnummerBestellcode3052002308 -
-
Elektronik FEL57 PFM
-
Elektronik
ZeichnungsnummerBestellcode3052002309 -
-
Elektronik FEL58 NAMUR
-
Elektronik
ZeichnungsnummerBestellcode3052006454 -
-
Elektronik FEL50D Dichte/Konzentration
-
Elektronik
ZeichnungsnummerBestellcode3071027201 -
-
Elektronik FEL50A,PA,HW02.00,SW01.03.00
-
Elektronik
ZeichnungsnummerBestellcode3071074953 -
-
Schmierfett "SYNTHESO GLEP1" (Tube a 8g)
-
weitere Teile
Bestellcode52005977 -
-
Änderungstypenschild, Ex-frei
-
weitere Teile
Bestellcode71067434 -
-
Dichtring G3/4, 27x32, FA, 5 St.
-
Dichtung
ZeichnungsnummerBestellcode5771185027 -
-
Dichtring G1, 33x39, FA, 5 St.
-
Dichtung
ZeichnungsnummerBestellcode5752014048 -
-
O-Ring 21,89x2,62 VMQ, FDA, 5 St.
-
weitere Teile
Bestellcode52014473 -
-
O-Ring 21,89x2,62 VMQ, FDA, USP, 3 St.
-
weitere Teile
Bestellcode71086100 -
-
O-Ring 21,89x2,62 EPDM, FDA, USP, 3 St.
-
weitere Teile
Bestellcode71140670 -
-
O-Ring 28,17x3,53 VMQ, FDA, 5 St.
-
weitere Teile
Bestellcode52014472 -
-
O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.
-
weitere Teile
Bestellcode71086102 -
-
O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.
-
weitere Teile
Bestellcode71140668 -
-
Profildichtung 29x36x3,7, FDA, 5 St.
-
weitere Teile
Bestellcode52014424 -
-
Profildichtung 29x36x3,7, FDA, USP, 5St.
-
weitere Teile
Bestellcode71075662 -
-
Wetterschutzhaube F16 Gehäuse
Bestellcode71127760 -
Wetterschutzhaube F13/F17/F18/F27
Bestellcode71040497 -
Einschweissadapter RD52, 316L
Bestellcode52001047 -
Einschweissadapter RD52, 316L, 3.1
Bestellcode52006909 -
Einschweissflansch DRD DN50, 316L
Bestellcode52002041 -
Einschweissflansch DRD DN50, 316L, 3.1
Bestellcode52011899 -
Einschweissadapter G3/4, d=55, 316L
Bestellcode52001052 -
Einschweissadapter G3/4, 316L, 3.1
Bestellcode52011897 -
Einschweissadapter G1, d=53, 316L, 3.1
Bestellcode71093129 -
Einschweissadapter G1, d=60, 316L
Bestellcode52001051 -
Einschweissadapter G1, d=60, 316L, 3.1
Bestellcode52011896 -
Einschweissadapter G1, ausrb., 316L
Bestellcode52001221 -
Einschweissadapter G1, d=53, 316L
Bestellcode71258358 -
Einschweissadapter G1, ausrb., 316L, 3.1
Bestellcode52011898 -
Testmagnet
Bestellcode71267011
