Données clés
-
Erreur de mesure max.
+/-2,0 %
-
Gamme de mesure
0....452 389 m3/h
-
Gamme de température du produit
DN 15...65
-40...+150°C
(-40...+302°F)
DN 50...300
-40...+170°C
(-40...+338°F)
DN 100...4000
-40...+80°C
(-40...+176°F) -
Pression de process max.
Pas de limite
Domaine d'application

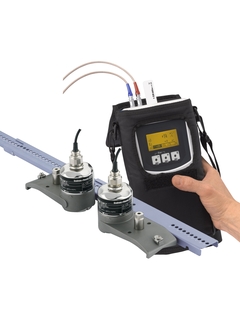

Le débitmètre ultrasonique portable Prosonic Flow 93T est conçu pour la surveillance temporaire et les mesures de test avec des capteurs à clamper. Il fonctionne sur accu, indépendamment du secteur. Le Prosonic Flow 93T est idéal pour réaliser des mesures de vérification à des points de mesure de débit existants.
Les capteurs se prêtent idéalement à la mesure sans contact de liquides purs ou légèrement chargés, indépendamment de la pression ou de la conductivité électrique.
Solution idéale pour les applications temporaires, lorsqu'une mesure précise ou une vérification est requise
Particulièrement adapté pour les équipements ultérieurs, la surveillance et le contrôle de points de mesure
Approprié pour des diamètres de conduites de DN 15…4000 (½ à 160")
Approprié pour des températures de produit de -40…+170 °C (-40…338 °F)
Avantages
Scannage de fréquence automatique pour une performance de mesure maximum
Installation rapide et sûre – kits de montage spécifiques
Pas de lignes de fuite supplémentaires – mesure externe de l'extérieur de la conduite
Transparence du process – capacité de diagnostic
Surveillance temporaire des points de mesure – débitmètre portable avec accu rechargeable et sortie courant
Vérification d'autres appareils de débit – datalogger intégré et entrée courant
Récupération automatique des données
